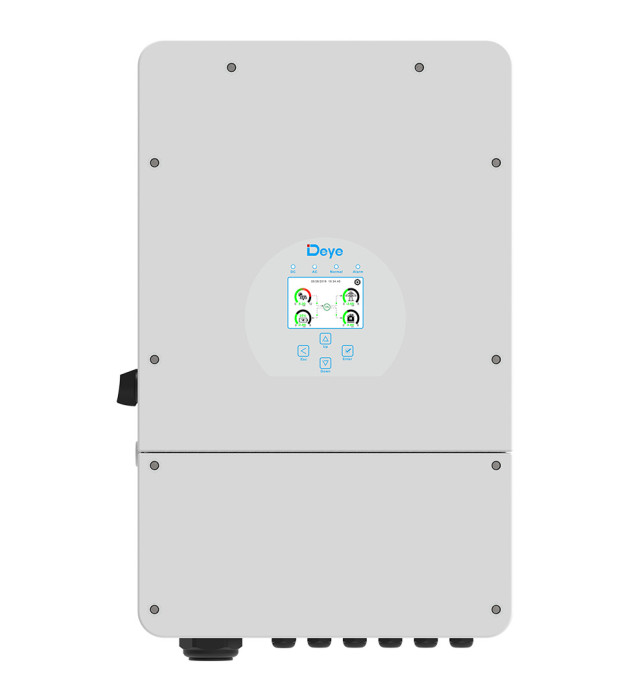

Инвертор Deye SUN-10K-SG02LP1-EU-AM3-P

Deye SUN-10K-SG02LP1-EU-AM3-P — однофазный гибридный инвертор 10 кВт

Deye SUN-10K-SG02LP1-EU-AM3-P — однофазный низковольтный гибридный инвертор мощностью 10 кВт, рассчитанный на построение мощных домашних и коммерческих систем накопления энергии.

Это уже не просто связка «солнечные панели + аккумулятор + резерв». Deye позволяет управлять потоками энергии между солнечными панелями, аккумулятором, городской сетью, резервной нагрузкой, генератором и дополнительными AC-источниками.

Модель работает с аккумуляторными системами 40–60 В, имеет ток заряда и разряда до 220 А, три независимых MPPT-контроллера и поддерживает подключение солнечного массива мощностью до 20 кВт.

10 кВт постоянно и до 20 кВт на запуск оборудования

Номинальная активная мощность инвертора составляет 10 000 Вт, максимальная полная мощность — 11 000 ВА.

Но особенно интересна перегрузочная способность резервного выхода: в автономном режиме инвертор способен кратковременно выдавать двукратную номинальную мощность — до 20 кВт в течение 10 секунд.

Это важно не для постоянной работы на 20 кВт, а для прохождения кратковременных пусковых токов оборудования:

• насосов;
• компрессоров;
• кондиционеров;
• холодильного оборудования;
• электродвигателей и другой нагрузки с высоким стартовым током.

При наличии городской сети поддерживается непрерывный AC passthrough Grid → Load током до 60 А.

Три настоящих независимых MPPT и шесть PV-стрингов

Одно из главных отличий SUN-10K-SG02LP1-EU-AM3-P — три независимых MPPT-трекера.

Каждый MPPT поддерживает подключение двух стрингов, поэтому конфигурация PV-входов выглядит как 3 MPPT / 2+2+2 стринга.

Это особенно полезно на сложных объектах. Например, один MPPT можно выделить под восточный скат крыши, второй — под южный, третий — под западный. Электрически разные поля не приходится объединять на одном трекере и заставлять их работать в общей точке максимальной мощности.

PV-параметры:

• количество MPPT: 3;
• количество стрингов: 6 (2+2+2);
• максимальный рабочий ток: 26 + 26 + 26 А;
• максимальный ток короткого замыкания: 44 + 44 + 44 А;
• максимальное PV-напряжение: 500 В;
• напряжение запуска: 125 В;
• рабочий диапазон MPPT: 150–425 В;
• номинальное PV-напряжение: 370 В;
• Max PV Input Power: 16 000 Вт;
• Max PV Access Power: 20 000 Вт.

Последние две цифры важно не путать. Производитель отдельно указывает максимальную входную PV-мощность 16 кВт и допустимую подключаемую мощность солнечного массива до 20 кВт.

48-вольтовая батарея и ток до 220 А

Инвертор работает с низковольтными аккумуляторными системами в диапазоне 40–60 В.

Максимальный ток заряда составляет 220 А, максимальный ток разряда — также 220 А.

Это важная особенность мощного однофазного инвертора. Для получения большой мощности от 48-вольтовой системы необходимы очень большие DC-токи, поэтому аккумулятор, BMS, кабели и защитная аппаратура должны быть рассчитаны на соответствующую нагрузку.

Поддерживаются свинцово-кислотные и литиевые аккумуляторы. Для совместимых литиевых батарей предусмотрен обмен данными с BMS, благодаря чему параметры заряда и разряда могут согласовываться с системой управления аккумулятора.

GEN-порт — намного больше, чем просто вход генератора

Одна из самых интересных возможностей Deye — многофункциональный программируемый GEN-порт.

В зависимости от конфигурации системы он может выполнять несколько совершенно разных задач.

1. Подключение генератора

К инвертору можно подключить дизельный или бензиновый генератор и использовать его как дополнительный источник энергии. Энергия генератора может использоваться для питания системы и накопления энергии в аккумуляторе.

Для генератора предусмотрены отдельные настройки мощности и алгоритмов работы, а также функции ограничения нагрузки на источник.

2. Smart Load

GEN-порт можно превратить в управляемый AC-выход Smart Load.

Инвертор самостоятельно включает и выключает подключённую к нему нагрузку в зависимости от доступной солнечной мощности и состояния аккумулятора.

Например, можно подключить:

• бойлер;
• электрический нагреватель;
• нагрев бассейна;
• другую второстепенную нагрузку.

Вместо того чтобы ограничивать солнечную генерацию после заполнения аккумулятора, свободную энергию можно направлять на полезную нагрузку.

Порог включения задаётся по PV-мощности и SOC аккумулятора, а порог отключения — отдельно. Также предусмотрены дополнительные варианты поведения Smart Load при наличии или исчезновении городской сети.

3. AC-coupling и Micro Inverter Input

Тот же порт может использоваться как AC-вход для сетевого или микроинвертора.

Это особенно интересно при модернизации уже существующей солнечной станции. Если на объекте уже установлен обычный сетевой солнечный инвертор, его не обязательно демонтировать и переносить все панели непосредственно на MPPT нового Deye.

Deye поддерживает AC-coupling и может интегрировать существующую AC-генерацию в гибридную систему с аккумулятором.

В автономном режиме предусмотрено управление AC-coupled генерацией посредством изменения частоты. При достижении заданного SOC/напряжения батареи гибридный инвертор может поднять частоту GEN-порта до установленного порога AC Couple Frequency High, заставляя совместимый сетевой инвертор ограничить или прекратить генерацию.

Time of Use — шесть программируемых периодов

Deye позволяет настроить до шести временных интервалов заряда и разряда аккумулятора.

Для разных периодов суток можно задавать собственную логику использования батареи и сети.

Например:

• ночью зарядить аккумулятор от сети;
• утром использовать накопленную энергию;
• днём заряжать АКБ от солнечных панелей;
• вечером снова перейти на аккумулятор;
• оставлять заданный резерв SOC на случай аварийного отключения.

Это особенно полезно при наличии многозонного тарифа или нестабильной городской сети.

Zero Export — солнечная станция без отдачи энергии в сеть

Инвертор позволяет контролировать поток энергии на точке подключения к городской сети.

В режиме Zero Export система может использовать солнечную генерацию для собственных потребителей и зарядки аккумулятора, одновременно ограничивая нежелательную отдачу энергии во внешнюю сеть.

Для контроля потока энергии используются CT или совместимый счётчик.

Это позволяет установить солнечную станцию прежде всего для собственного потребления, даже если продажа электроэнергии в сеть не является целью.

Peak Shaving — ограничение пиков потребления из сети

Peak Shaving позволяет ограничивать мощность, которую объект берёт из городской сети.

Если потребление превышает установленный предел, недостающую мощность может добавить гибридная система.

Практический смысл функции — уменьшение пикового потребления и возможность работы объекта при ограниченной доступной мощности сетевого подключения.

Масштабирование до 16 инверторов

Deye поддерживает параллельную работу до 16 инверторов как в сетевом, так и в автономном режиме.

Это позволяет начинать с одной системы и впоследствии увеличивать доступную мощность без полной замены архитектуры.

Также производитель предусматривает построение систем с несколькими параллельно подключёнными аккумуляторными батареями.

Мониторинг и управление

На корпусе установлен цветной сенсорный LCD-дисплей, через который доступны параметры и настройки энергосистемы.

Для связи предусмотрены:

• RS485;
• RS232;
• CAN;
• GPRS / Wi-Fi / Bluetooth / 4G / LAN — в зависимости от установленного модуля мониторинга.

Можно контролировать солнечную генерацию, потребление, работу сети, заряд и разряд аккумулятора и направление потоков энергии.

Защита и эксплуатация

Корпус имеет степень защиты IP65. Рабочий температурный диапазон составляет от -40 до +60 °C, при температуре выше +45 °C возможно снижение мощности.

Инвертор имеет интеллектуальное воздушное охлаждение, уровень шума заявлен менее 45 дБ.

Предусмотрены защиты от обратной полярности DC, перегрузки и короткого замыкания AC, перегрева, перенапряжения, островного режима, утечки тока и снижения сопротивления изоляции. На AC- и DC-стороне заявлена защита от импульсных перенапряжений Type II.

Основные характеристики Deye SUN-10K-SG02LP1-EU-AM3-P

• Тип: гибридный солнечный инвертор
• Фазность: 1 фаза
• Номинальная мощность: 10 кВт
• Максимальная полная мощность: 11 кВА
• Пиковая off-grid мощность: до 20 кВт / 10 секунд
• Батарея: 40–60 В
• Максимальный заряд: 220 А
• Максимальный разряд: 220 А
• MPPT: 3
• PV-стринги: 2+2+2
• Максимальный рабочий PV-ток: 26+26+26 А
• Максимальный ток КЗ PV: 44+44+44 А
• Диапазон MPPT: 150–425 В
• Максимальное PV-напряжение: 500 В
• Max PV Input Power: 16 кВт
• Max PV Access Power: 20 кВт
• Максимальный КПД: 97,6%
• MPPT Efficiency: >99%
• AC Passthrough: до 60 А
• Time of Use: 6 периодов
• Параллельная работа: до 16 инверторов
• GEN / Smart Load / AC-coupling: поддерживается
• Степень защиты: IP65
• Охлаждение: интеллектуальное воздушное
• Уровень шума: <45 дБ
• Размер: 420 × 670 × 233 мм
• Вес: 35,6 кг
